При прокладке туннелей в мягких грунтах правильная установка режущего вала TBM имеет первостепенное значение. Как надежный поставщик режущих валов TBM, я лично стал свидетелем влияния правильной установки на общую эффективность и безопасность работ по прокладке туннелей. Целью этого блога является рассмотрение требований к установке режущего вала TBM в проекте с мягким грунтом.
1. Предустановочная подготовка
Прежде чем приступить к процессу установки, необходимо выполнить ряд подготовительных шагов. Во-первых, необходимо комплексное обследование объекта. Мягкая почва может значительно различаться, поэтому решающее значение имеет понимание конкретных свойств почвы, таких как тип почвы (например, глина, ил или песок), содержание влаги и прочность на сдвиг. Эта информация помогает определить подходящие методы установки и оборудование.

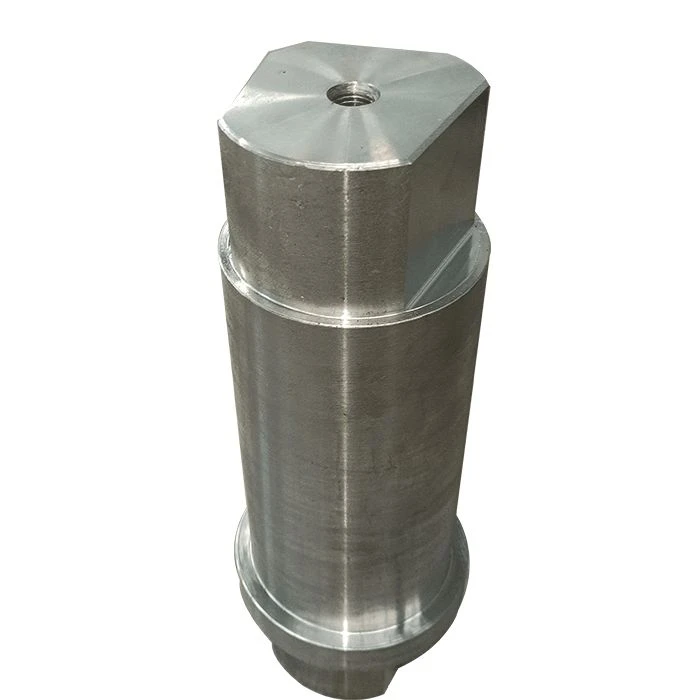

Вал фрезы, о котором вы можете узнать подробнееВал резца ТБМ, необходимо тщательно осмотреть. Проверьте, нет ли каких-либо признаков повреждений во время транспортировки, таких как трещины, вмятины или неровности поверхности. Убедитесь, что все размеры вала фрезы соответствуют проектным характеристикам. Любое отклонение может привести к неправильной установке и снижению производительности во время эксплуатации.
Место установки следует очистить и выровнять. Удалите мусор, камни и другие препятствия, которые могут помешать процессу установки. Ровная поверхность необходима для установки вала фрезы под правильным углом и выравниванием. Кроме того, вокруг места установки установите устойчивую рабочую платформу, чтобы обеспечить безопасное и доступное пространство для монтажной бригады.
2. Выравнивание и позиционирование
Точное выравнивание и расположение режущего вала TBM являются ключевыми факторами его правильного функционирования. В проектах с мягкими грунтами земля может быть более склонна к оседанию, что со временем может повлиять на выравнивание вала фрезы. Поэтому необходимо использовать передовые методы съемки и позиционирования.
Используйте высокоточные тахеометры или системы лазерной центровки, чтобы обеспечить совмещение вала фрезы с осевой линией туннелепроходческой машины (ТБМ). Выравнивание должно быть точным в пределах очень небольшого допуска, обычно в пределах нескольких миллиметров. Неправильное выравнивание может привести к неравномерному износу режущих дисков, повышенному энергопотреблению и потенциальному повреждению компонентов ТБМ.
Вертикальное расположение вала фрезы также имеет решающее значение. Его следует устанавливать на правильной высоте относительно пола туннеля. Эта высота определяется проектными требованиями ТБМ и условиями туннелирования. Например, в проектах с мягким грунтом и высоким уровнем грунтовых вод вал фрезы может потребоваться расположить выше, чтобы предотвратить попадание воды и повреждение компонентов подшипника.
3. Монтаж и фиксация.
После подтверждения выравнивания и расположения вал фрезы необходимо надежно установить и зафиксировать. Процесс монтажа включает в себя присоединение вала фрезы к ступице фрезы, что вы можете изучить подробнее на страницеРежущая втулка TBM.
Используйте соответствующие монтажные инструменты и методы, чтобы обеспечить плотную и надежную посадку. Болты и гайки следует затягивать с указанными моментами затяжки. Чрезмерная затяжка может привести к повреждению компонентов, а недостаточная затяжка может привести к их ослаблению в процессе эксплуатации, что крайне опасно.
При работе с мягкими грунтами могут потребоваться дополнительные меры для предотвращения смещения или вибрации вала фрезы. Это может включать в себя использование виброгасящих материалов или установку дополнительных опорных конструкций. Эти опорные конструкции должны быть спроектированы так, чтобы выдерживать силы, возникающие при прокладке туннелей и возможном оседании мягкого грунта.
4. Установка подшипника
Подшипник дисковой фрезы TBM, представленный наПодшипник дисковой фрезы TBM, является важной частью узла вала фрезы. Правильная установка подшипника необходима для плавного вращения режущих дисков.
Перед установкой подшипника тщательно очистите его от загрязнений. Нанесите на поверхности подшипников подходящую смазку в соответствии с рекомендациями производителя. Смазка помогает снизить трение и износ, а также защищает подшипник от коррозии в суровых туннельных условиях.
При установке подшипника на вал фрезы используйте метод запрессовки или термопосадки, в зависимости от ситуации. Убедитесь, что подшипник установлен в правильном положении и ориентации. Неправильная установка подшипника может привести к преждевременному выходу из строя, повышенному шуму и снижению эффективности резания.
5. Герметизация и защита
При работе с мягкими грунтами существует высокий риск попадания воды и почвы в узел вала фрезы. Поэтому для защиты внутренних компонентов, особенно подшипника, необходимо эффективное уплотнение.
Установите качественные уплотнения вокруг вала фрезы и в зонах подшипников. Эти уплотнения должны выдерживать давление и влагу в мягкой почвенной среде. Регулярно проверяйте уплотнения на наличие признаков повреждения или износа в процессе установки и во время эксплуатации. Немедленно замените все поврежденные уплотнения, чтобы предотвратить попадание воды и грязи в узел.
Помимо уплотнений рассмотрите возможность нанесения защитных покрытий на поверхность вала фрезы. Эти покрытия могут обеспечить дополнительный уровень защиты от коррозии и истирания, вызванных частицами мягкой почвы.
6. Тестирование и ввод в эксплуатацию
После завершения установки необходимо провести серию испытаний, чтобы убедиться в правильном функционировании вала резака TBM. Сначала выполните визуальный осмотр, чтобы убедиться в отсутствии ослабленных соединений, смещения компонентов или признаков повреждений, которые могли возникнуть в процессе установки.
Проведите испытание статической нагрузкой, чтобы убедиться, что вал фрезы может выдерживать ожидаемые нагрузки во время работы. Это испытание включает в себя приложение заданной нагрузки к валу фрезы и контроль его деформации и распределения напряжений. Если обнаружена какая-либо аномальная деформация или напряжение, возможно, потребуется внести изменения в установку или конструкцию.
Затем проведите динамическое испытание, запустив TBM на низкой скорости. Контролируйте вращение вала фрезы, температуру подшипника и уровень вибрации. Любой необычный шум, чрезмерная вибрация или аномальное повышение температуры могут указывать на проблему с установкой или компонентами. Перед полномасштабной эксплуатацией внесите необходимые настройки и исправления.
7. Техническое обслуживание и мониторинг
Даже после успешной установки и ввода в эксплуатацию постоянное техническое обслуживание и мониторинг необходимы в проектах на мягких грунтах. Мягкая почва может меняться со временем, а вал фрезы может подвергаться большему износу по сравнению с работами на более твердом грунте.
Установите график регулярного технического обслуживания. Это должно включать очистку вала фрезы, смазку подшипника, осмотр уплотнений и проверку затяжки болтов и гаек. Своевременно заменяйте изношенные компоненты, чтобы предотвратить серьезные поломки.
Внедрить систему мониторинга для отслеживания производительности вала фрезы во время работы. Используйте датчики для мониторинга таких параметров, как температура, вибрация и нагрузка. Анализируйте данные, собранные с этих датчиков, чтобы заранее обнаружить любые потенциальные проблемы и принять превентивные меры для их устранения.
Заключение
Установка режущего вала TBM на мягком грунте — это сложный и ответственный процесс, требующий тщательного планирования, точного выполнения и постоянного контроля. Следуя требованиям по установке, изложенным в этом блоге, вы можете обеспечить правильное функционирование и долгосрочную надежность вала фрезы.
Как поставщик режущего вала TBM, мы стремимся предоставлять высококачественную продукцию и профессиональную техническую поддержку. Если вы участвуете в проекте по прокладке туннелей в мягких грунтах и вам нужен надежный режущий вал TBM, пожалуйста, свяжитесь с нами для получения дополнительной информации и обсуждения ваших конкретных требований. Мы надеемся на сотрудничество с вами для достижения успешных операций по прокладке туннелей.
